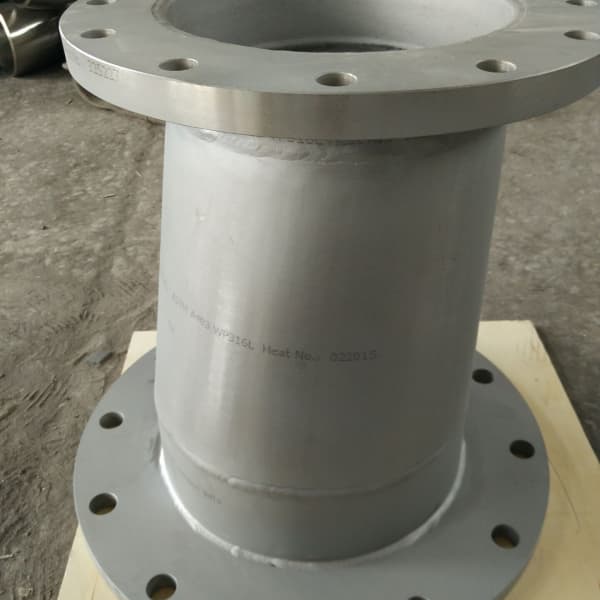

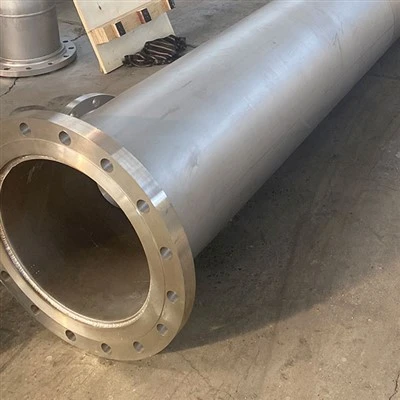

Fabrikasi Spool Pipa

A gulungan pipa prefabrikasiadalah apa yang Anda dapatkan saat bengkel membangun bagian dari pipa proses Anda - pipa, fitting, flensa, penyangga, semuanya dilas, diperiksa, diuji airnya, dan diberi tanda - sebelum dikirim ke lokasi Anda. Kru lokasi melakukan pengikatan-pengelasan. Segala sesuatu di antaranya terjadi di toko yang terkendali.



Alasan mengapa kontraktor EPC terus beralih ke pabrikan adalah sederhana: pengelasan di bengkel bekerja pada tingkat penerimaan first-pass 95–98%, sedangkan pengelasan di lapangan bekerja pada tingkat penerimaan 85–95% tergantung pada cuaca dan akses. Untuk 1.000-proyek pengelasan, kesenjangan 10–13% tersebut berarti 100–130 lebih sedikit perbaikan las - dan perbedaan biaya antara pengerjaan ulang di lapangan versus pengerjaan ulang di bengkel terkontrol kira-kira 3×.

Bahan × Standar × Matriks Referensi Ukuran

Ini adalah tabel yang Anda butuhkan sebelum RFQ keluar. Ini memetakan paduan yang kami produksi secara rutin sesuai standar ASTM/ASME yang mengaturnya, rentang ukuran yang paling sering dipesan, dan tingkat dokumentasi yang dibutuhkan sebagian besar proyek.

Kelompok Materi	Nilai Khas	Standar yang Berlaku	Rentang Ukuran Umum (NPS)	Jadwal Umum
Baja tahan karat (austenitik)	304/L, 316/L, 321, 310	ASTM A312 / A358 / A813 / A814	NPS 1/2" – 24"	Sch 10S – 80S
Baja tahan karat (dupleks)	2205 (S31803/S32205), super dupleks 2507 (S32750)	ASTM A790 / A928	NPS 1/2" – 24"	Sch 10S – 80S
Paduan nikel (Ni-Cr-Mo)	Hastelloy C276 (N10276), C22 (N06022)	ASTM B619/B622	NPS 1/2" – 12"	Sch 10S – 80S
Paduan nikel (Ni-Cr)	Inkonel 625 (N06625), Inkonel 600 (N06600)	ASTM B444/B705	NPS 1/2" – 12"	Sch 10S – 80S
Nikel-besi-kromium	Incoloy 825 (N08825), 800H (N08810)	ASTM B423/B705	NPS 1/2" – 12"	Sch 10S – 80S
Nikel-tembaga	Monel 400 (N04400)	ASTM B165/B725	NPS 1/2" – 12"	Sch 10S – 80S
Baja karbon (untuk layanan non-korosif)	A106 Gr.B, A333 Gr.6, A335 P11/P22	ASTM A106/A333/A335	NPS 1/2" – 36"	Sch 40 – XXS



Untuk sebagian besar spool kilang GCC dan pabrik kimia Eropa, workhorsesnya adalah 316/L untuk layanan umum, 2205 untuk layanan air laut dan klorida, dan Hastelloy C276 / Inconel 625 untuk layanan asam dan-suhu tinggi. Baja karbon A106 Gr.B muncul di jalur utilitas dan uap.



Matriks Parameter Pengelasan - Angka-angka yang Masuk di WPS

Untuk setiap kelompok material, prosedur pengelasan harus tetap berada dalam jendela parameter tertentu. WPS yang baik untuk pekerjaan prefabrikasi menentukan logam pengisi, kisaran masukan panas, batas suhu interpass, gas pelindung, dan persyaratan (atau larangan) PWHT. Matriks di bawah ini adalah prosedur yang diikuti oleh sebagian besar prosedur yang memenuhi syarat; WPS proyek Anda dapat memperketat atau melonggarkannya berdasarkan kualifikasi ASME Bagian IX.

Kelompok Materi	Logam Pengisi (AWS A5.14)	Masukan Panas (kJ/mm)	Interpass Temp Max (derajat)	Perisai / Pendukung	Diperlukan PWHT?
316/L tahan karat	ER316L / ER308L	0.5 – 2.0	Kurang dari atau sama dengan 150	Pembersihan akar argon (99,99% Ar)	TIDAK
dupleks 2205	ER2209 (Ni melebihi-cocok)	0,5 – 2,5 (umumnya 1,0 – 1,5 untuk root TIG)	Kurang dari atau sama dengan 150	Pembersihan akar argon + dukungan N₂ opsional	Tidak pernah(menghancurkan keseimbangan fase)
2507 super dupleks	ER2594 (Ni melebihi-cocok)	0,5 – 2,0 (jendela lebih rapat)	Kurang dari atau sama dengan 100	Pembersihan akar argon + dukungan N₂	Tidak pernah
C276 / C22	ERNiCrMo-4 (C276) / ERNiCrMo-10 (C22)	0.5 – 2.0	Kurang dari atau sama dengan 150	Pembersihan akar argon,-dukungan dengan kemurnian tinggi	Tidak (rendah karbon)
Inkonel 625	ERNiCrMo-3	0.5 – 2.0	Kurang dari atau sama dengan 150	Pembersihan akar argon	TIDAK
Incoloy 825	ERNiFeCr-2 atau ERNiCrMo-3	0.5 – 2.0	Kurang dari atau sama dengan 150	Pembersihan akar argon	Tidak (Ti stabil)
Baja karbon A106 Gr.B	ER70S-3 / ER70S-6 (GTAW) atau E7018 (SMAW)	1.0 – 3.0	Kurang dari atau sama dengan 250	Tidak ada yang diperlukan	Diperlukan dinding di atas 19 mm per B31.3



Aturan penting dari matriks ini:

Cocokkan pengisi dengan kimia logam dasar.Gunakan pengisi C276 pada logam dasar C22 dan Anda kehilangan keunggulan korosi HAZ yang Anda bayarkan. Gunakan ER2209 pada 316L dan Anda membuat sel korosi di lasan.

Duplex dan super duplex tidak pernah menerima PWHT.Jika perakit mengusulkan PWHT 2205 atau 2507, hentikan pemesanannya. PWHT dalam kisaran 600–950 derajat mengendapkan fase sigma dan merusak keseimbangan fase.

Masukan panas memiliki batas bawah dan batas atas.Dupleks yang terlalu rendah menghasilkan ferit + nitrida yang tinggi (risiko retak dingin); terlalu tinggi memberikan fase sigma + chi (hilangnya ketahanan korosi).



Toleransi Dimensi - Angka yang Menentukan Kesesuaian Kumparan Anda di Lokasi

Spul yang terlalu panjang 5 mm atau putarannya menyimpang 2 derajat tidak akan dipasang. Tugas fabrikator adalah menahan dimensi-dimensi ini sebelum pengiriman; tugas inspektur Anda adalah memverifikasinya sebelum penerimaan. Ini adalah toleransi yang ditentukan sebagian besar proyek berdasarkan ASME B31.3 §328.

Tipe Toleransi	Batas Khas (ASME B31.3)	Mengapa Itu Penting
Panjang-ke-tengah	± 3mm	Ketidakcocokan kumparan panjang=pengerjaan ulang bidang
Panjang-tatap-tatap muka	± 3mm	Flensa-hingga-ketidakcocokan pemasangan
Pusatkan-ke-hadapan	± 3mm	Lokasi outlet cabang
Rotasi sudut/flensa	± 0,5 derajat	Baut-ketidaksejajaran lubang → kegagalan paking
Paralelisme muka flensa (celah)	Kurang dari atau sama dengan 0,5 mm pada seluruh permukaan	Penyegelan paking
Ketidaksejajaran internal pada pengelasan (hai-lo)	Kurang dari atau sama dengan 1,6 mm untuk NPS Kurang dari atau sama dengan 24	Kualitas las/konsentrasi tegangan
Lokasi outlet cabang	± 3mm	Pemasangan bantalan penguat-sudah terpasang
ovalitas	Kurang dari atau sama dengan 1% OD (khas)	Pemasangan flensa-, gasket

Apa pun di luar batas ini adalah pengerjaan ulang. Pabrikator yang baik memeriksa dimensi setelah pemasangan-DAN setelah pengelasan (penyusutan las dapat menyebabkan dimensi keluar dari toleransi sebesar 1–2 mm).



Ukuran, Bentuk dan Pilihan Konfigurasi

Kami membuat spool dari NPS 1/2" hingga NPS 36", dalam rakitan spool-tunggal dengan panjang sekitar 12 m dan berat 8 ton. Majelis yang lebih besar dibagi menjadi modul-modul yang dapat diangkut dan digabungkan di lokasi.

Konfigurasi	Penggunaan Khas	Catatan
Kumparan-tunggal dengan flensa di kedua ujungnya	Ikat-di antara dua titik tetap	Paling umum; pengiriman paling sederhana
Rakitan multi-spool (header + cabang)	Stasiun kompresor, pipa manifold	Lebih berat; mungkin memerlukan pengiriman terpisah
Spool dengan fitting yang dilas (siku, tee, reduksi)	Proses tata letak perpipaan per isometrik	Kelengkapan ke ASME B16.9 (buttweld) atau B16.11 (soket/ulir)
Spul dengan sambungan cabang yang dilas	Sambungan instrumen, jalur sampel, saluran pembuangan	Lasan{0}}penetrasi penuh; bantalan penguat jika diperlukan
Spool dengan penyangga/sadel integral	Peralatan-yang dipasang di selip, nozel kapal	Per gambar

Persiapan akhir biasanya berupa kemiringan ASME B16.25 (standar 37,5 derajat, 22,5 derajat untuk dinding tipis) untuk sambungan las pantat; ujung polos atau flensa untuk sambungan flensa; ujung berulir atau soket-yang dilas untuk-sambungan lubang kecil.



Ukuran dan Standar untuk-Bahan yang Paling Banyak Dipesan

Untuk paduan yang paling sering kami buat sebelumnya (316L, 2205, C276, 625), pola konfigurasi umumnya adalah:

Bahan	Rentang NPS Paling Umum	Jadwal Paling Umum	Perlengkapan Paling Umum	Logam Pengisi
316/L tahan karat	NPS 2" – 12"	Sch 10S, 40S	B16.9 buttweld (siku radius panjang, tee sama, reduksi konsentris)	ER316L
dupleks 2205	NPC 2" – 8"	Sch 40S, 80S	B16.9 buttweld	ER2209 (Ni melebihi-cocok untuk keseimbangan fase)
Hastelloy C276	NPC 1" – 6"	Sch 40S, 80S	B16.9 buttweld	ERNiCrMo-4
Inkonel 625	NPC 1" – 6"	Sch 40S, 80S	B16.9 buttweld	ERNiCrMo-3

Untuk proyek layanan asam (kepatuhan NACE MR0175), batas kekerasan pada pengelasan adalah 22 HRC maks untuk baja karbon, 32 HRC maks untuk dupleks - WPS pabrikan harus menunjukkan kepatuhan melalui pengujian kekerasan pada PQR.



Proses Pengelasan yang Digunakan dalam Fabrikasi Spool Prefab

Kebanyakan toko cetakan menggunakan kombinasi proses yang dipilih berdasarkan bahan dan posisi sambungan:

Proses	ASME Bagian IX	Penggunaan Khas	Keuntungan
GTAW (TIG)	Proses 141	Root pass, dinding tipis, bahan paduan	Akar kualitas tertinggi, tanpa terak
SMAW (tongkat)	Proses 111	Isi dan tutup, baja karbon	Serbaguna, biaya peralatan rendah
GMAW (MIG)	Proses 135	Pengisian baja karbon, produksi	Deposisi tinggi
FCAW (inti fluks)	Proses 136/137	Produksi baja karbon	Produktivitas tinggi,-posisi apa pun
SAW (busur terendam)	Proses 121	Diameter besar, dinding berat	Deposisi yang sangat tinggi
Gabungan GTAW + SMAW	141 + 111	Produksi paduan dan tahan karat	Kualitas root TIG + produktivitas pengisian SMAW
GTAW Orbital	141 (otomatis)	Bor kecil tahan karat, farmasi	Kualitas otomatis yang konsisten

Posisi shop flat (1G) jauh lebih produktif dibandingkan pengelasan lapangan - first-pass Penerimaan UT/RT biasanya berjalan 95–98% di bengkel dibandingkan 85–95% di lapangan.



Pemeriksaan Tidak Merusak - Apa yang Diharapkan Dilihat oleh Inspektur

Berdasarkan ASME B31.3, cakupan NDE bergantung pada kategori layanan fluida (Normal, Kategori M, atau Tekanan-Tinggi / Kategori D). Khas untuk gulungan cetakan pabrik proses:

Melayani	VT	PT	MT	RT	UT
Pelayanan fluida normal (air, udara, uap)	100%	10% akar/tutup	-	10% las butt	-
Kategori M (cairan beracun)	100%	100%	-	100% las butt	-
Layanan asam (NACE MR0175)	100%	100%	-	100% las butt	+ kekerasan Kurang dari atau sama dengan 22 HRC
Suhu-tinggi/tekanan-tinggi	100%	100%	-	100% las butt	100%

Pengujian hidrostatis pada 1,5 × tekanan desain × (rasio tekanan S_test / S_design), dilakukan lebih besar dari atau sama dengan 10 menit tanpa penurunan tekanan - per ASME B31.3 §345. Ini adalah tes penerimaan terakhir sebelum pengiriman.



Paket Dokumentasi - Apa yang Harus Diminta pada Setiap Pengiriman Spool

Untuk proyek-proyek GCC dan Eropa, paket dokumentasi sama pentingnya dengan spool itu sendiri. Hilang salah satu dari ini dan tanda terima barang akan menahan pengiriman Anda:

Dokumen	Standar	Tanggung jawab	Catatan
Sertifikat Uji Pabrik (MTC)	EN 10204 3.1 atau 3.2	Pabrik	Per panas; kimia + mekanik
Spesifikasi Prosedur Pengelasan (WPS)	ASME Bagian IX	Pabrikan	Kombinasi pengisi-ketebalan-per bahan
Catatan Kualifikasi Prosedur (PQR)	ASME Bagian IX	Pabrikan	Catatan uji las
Kualifikasi Kinerja Tukang Las (WPQ)	ASME Bagian IX	Pabrikan	Per tukang las, per posisi-proses-material
Peta Las / Pelancong Las	Spesifikasi proyek	Pabrikan	ID Las → ID tukang las → Hasil NDE
Laporan NDE (RT/UT/PT/MT)	ASME B31.3 / Bagian V	Pabrikan (-saksi pihak ketiga jika diperlukan)	Per las
Laporan Uji Hidrostatis	ASME B31.3 §345	Pabrikan	Tekanan uji, durasi, hasil
Laporan Inspeksi Dimensi	ASME B31.3 §328	Pabrikan	Verifikasi toleransi
Laporan Verifikasi PMI	Spesifikasi proyek	Pabrikan atau-pihak ketiga	Untuk paduan atau layanan kritis
Penilaian Kesesuaian PED	PED 2014/68/UE	Pabrikator (Badan yang Diberitahu untuk Kategori I-IV)	Diperlukan untuk peralatan tekanan Eropa
Laporan Perlakuan Panas (jika PWHT)	ASME B31.3	Pabrikan	Catatan waktu-suhu
Laporan Perawatan Permukaan / Pelapisan	Spesifikasi proyek	Pabrikan	Jika FBE, 3LPE, pengecatan, dll.
Asal Bahan / Negara Asal	Spesifikasi proyek	Pabrik / Pabrikan	Diperlukan untuk aturan bea cukai dan asal GCC
Deklarasi NACE MR0175 / ISO 15156	NACE / ISO	Pabrikan	Untuk jalur layanan asam
Pelepasan-Inspeksi Pihak Ketiga	SGS / BV / TUV / dll.	Pihak ketiga	Saksikan atau tahan-pelepasan poin

Untuk proyek GCC (Saudi Aramco, SABIC, QatarEnergy, ADNOC), daftar dokumentasinya semakin luas: pemberian tag-ganda (nomor panas pada pipa DAN pada sertifikat), kepatuhan AVL, sertifikasi asal, dan terkadang-formulir pelepasan inspeksi spesifik proyek. Mintalah daftar pengiriman dokumen (DTL) pada tahap RFQ sehingga Anda tahu apa yang akan sampai dengan kiriman tersebut.



Mengapa Kualitas Pengelasan Prefab Mengalahkan Kualitas Pengelasan Lapangan

Angka-angka tersebut menceritakan kisahnya:

Metrik	Pengelasan Lapangan	Toko Prefabrikasi
Pertama-lulus penerimaan UT/RT	85–95%	95–98%
Produktivitas tukang las	2–3 pengelasan/orang-hari	6–8 pengelasan/orang-hari (pengukur posisi toko + jig)
Keterlambatan cuaca	Hujan/angin/dingin semua produksi terhenti	Toko dalam ruangan, tidak ada pengaruh cuaca
Kendala akses situs	Perancah, ruang terbatas, pekerjaan ditinggikan	Pemosisi-permukaan tanah
Waktu pengaturan NDE	Signifikan (kru keliling di lokasi)	Di-RT/UT internal, segera
Biaya pengerjaan ulang per pengelasan	2–3× asli (potong,-las ulang,-periksa ulang di lokasi)	1,5× asli (pengerjaan ulang di-toko lebih cepat)



Untuk 1.000-proyek pengelasan, perbedaan antara 95% dan 98% penerimaan-lintasan pertama adalah 30 pengelasan pengerjaan ulang yang dihemat. Pada 500–700perreworkonfield,500–700perreworkonfield,5.000 per pengerjaan ulang di bengkel (lebih rendah karena tidak ada mobilisasi), penghematannya sekitar $30.000 dalam pengerjaan ulang langsung - dan itu belum termasuk pemulihan jadwal dan risiko kualitas.



Aplikasi Khas untuk Kumparan Pipa Prefabrikasi

Industri	Dimana Gulungan Prefab Digunakan
Minyak & gas (hulu)	Perpipaan kepala sumur, manifold, manifold produksi, rakitan terminasi pusar bawah laut
Minyak & gas (tengah)	Stasiun kompresor, stasiun pompa, stasiun pengukuran, pengikat-pipa
Kilang/petrokimia	Jalur umpan reaktor, pipa kolom distilasi, pipa FCC, pipa hydrocracker
Pemrosesan kimia	Perpipaan reaktor, jalur perpindahan asam, header penukar panas
Pembangkit listrik	Perpipaan umpan boiler, jalur steam, perpipaan sirkulasi scrubber FGD, sistem air pendingin
Kelautan/lepas pantai	Pipa pendingin air laut, sistem air pemadam kebakaran, saluran pemberat, transfer bahan bakar
Desalinasi	Pemompaan{0}}RO bertekanan tinggi, pipa pemasukan air laut, saluran pembuangan air garam
LNG / kriogenik	Perpipaan kotak dingin, bagian pencairan, pabrik etilen
